impianto di essiccazione farmaceutico orizzontale del prodotto chimico di essiccatore del letto fluido di vibrazione 450V

Asciugatrice per granuli alimentari chimici farmaceutici a letto fluido vibrante

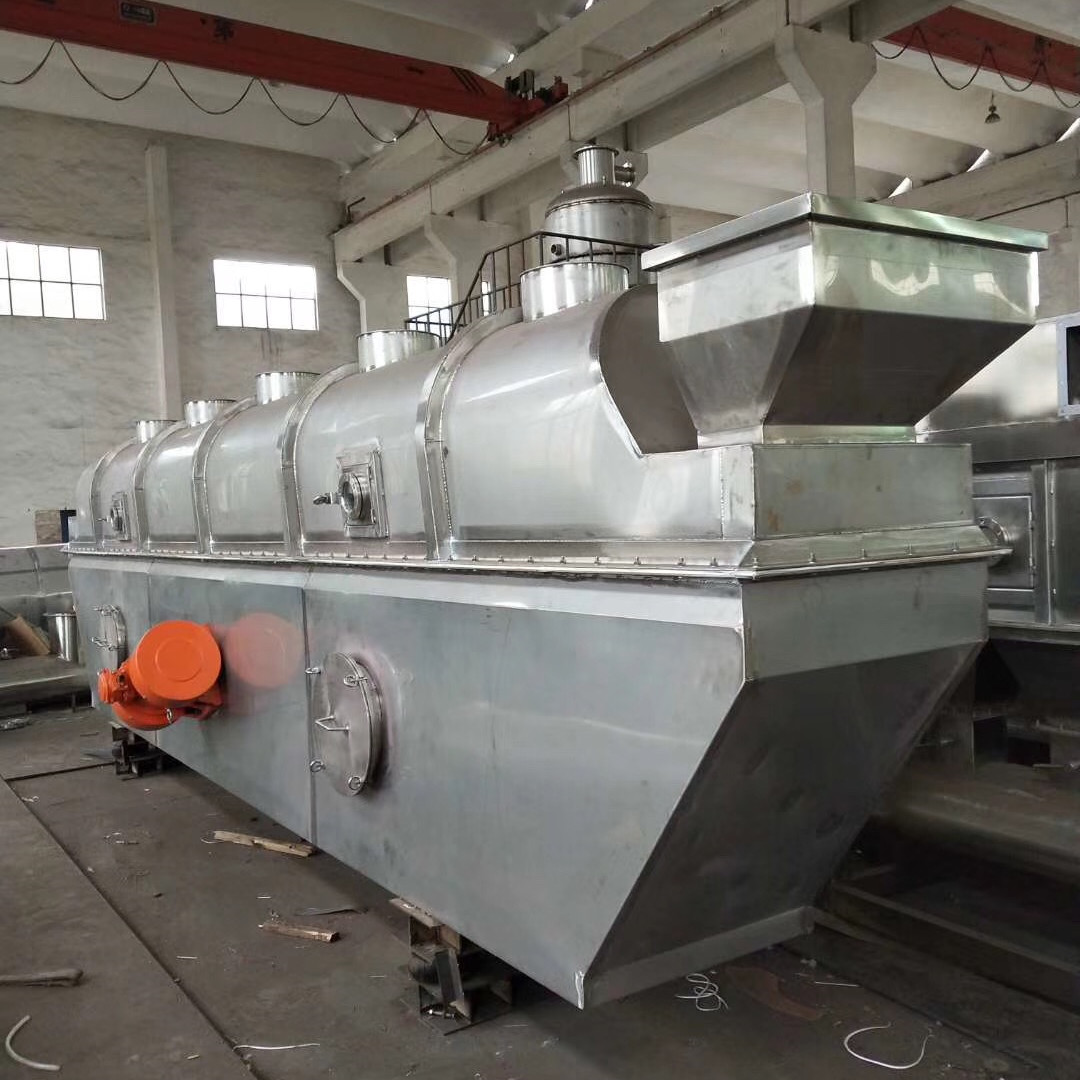

Essiccatore a letto fluido vibrante

Principio di funzionamento dell'apparecchiatura
La serie WKS di essiccatori a letto fluido vibrante è un'apparecchiatura di essiccazione continua per particelle non appiccicose. Il suo principio di funzionamento è il seguente: l'aria fredda viene filtrata attraverso il filtro, quindi entra nel riscaldatore e viene riscaldata a una determinata temperatura, quindi l'aria calda viene distribuita nel letto inferiore tramite ingressi multipli e scorre verso l'alto attraverso la piastra forata del letto. Il materiale entra uniformemente nel letto tramite l'alimentatore a coclea, sotto l'azione della forza di vibrazione, il materiale si muove in avanti continuamente lungo la direzione orizzontale, mentre subisce uno scambio di calore con l'aria calda che sale dal basso, l'umidità del materiale evapora rapidamente e l'aria umida viene scaricata dalla ventola di scarico e il materiale viene completamente essiccato e scaricato dalla porta di scarico.

Caratteristiche dell'attrezzatura
1, il tempo di asciugatura dell'attrezzatura è breve, richiede solo circa 6 minuti per l'intero processo di asciugatura, gli ingredienti efficaci generali non verranno distrutti.
2, la piastra di sbarramento regolabile è impostata sulla porta di scarico, regolando l'altezza della piastra di sbarramento, è possibile controllare il tempo di asciugatura del materiale in modo da garantire che il contenuto di acqua finale dei materiali soddisfi i requisiti.
3, la lamiera forata adotta un processo di contropressione per garantire la planarità della lamiera forata, per evitare la scadenza nel processo di funzionamento del materiale.
4, ci sono più ingressi del vento nel letto inferiore, in modo che l'aria calda attraverso lo strato di materiale sia più uniforme.
5, l'intero trattamento di riscaldamento elettrico viene applicato al letto inferiore dopo il completamento della produzione, eliminando la gravità della saldatura, migliorando la resistenza del letto, un tubo senza saldatura a pareti spesse viene applicato all'interno per rafforzare uniformemente la forza di vibrazione.
6, il tubo centrale dotato di motore di vibrazione è saldato con una piastra di rinforzo in base all'angolo di radiazione di vibrazione, trasmettendo efficacemente la forza di vibrazione in modo uniforme alle varie parti del letto, in modo che il materiale sia fluidificato uniformemente, mentre è dotato di peso rimovibile, per evitare fenomeni di risonanza.
7, l'ammortizzatore adotta una molla bonificata e temperata, le prestazioni di compressione e di rimbalzo sono buone, filtrando efficacemente la forza di vibrazione a terra, per superare i difetti dell'ammortizzatore in gomma che è facile da invecchiare e di breve durata, ecc.
8, il letto superiore è progettato per essere fisso, c'è una connessione morbida con il letto inferiore, riducendo il carico del motore di vibrazione, riducendo al contempo la resistenza del letto superiore.
9, la parte posteriore è dotata di una sezione di raffreddamento che può raffreddare rapidamente il materiale e il materiale può essere confezionato direttamente; l'aria fredda viene prima sottoposta a deumidificazione e poi riscaldata, riducendo l'umidità dell'aria fredda, per garantire che il contenuto finale di acqua dei materiali soddisfi i requisiti e la temperatura dell'aria fredda possa essere impostata in base ai requisiti specifici.
10, il letto superiore è dotato di numerosi occhiali di osservazione e porte per la pulizia, facili da pulire.
11, il letto superiore adotta una serie di tubi in acciaio senza saldatura in acciaio inossidabile per rinforzarlo, migliorandone la resistenza, mentre sui tubi di rinforzo non c'è materiale accumulato.
12, il riscaldatore a vapore adotta alette in alluminio con tubo senza saldatura e progettato a forma di U, con guscio esterno, in modo che il tubo di riscaldamento abbia spazio per l'espansione e la contrazione termica, per evitare fenomeni di rottura della saldatura del riscaldatore convenzionale con tubo di calore fisso a causa dell'espansione e della contrazione termica, migliorando al contempo l'efficienza del trasferimento di calore.
13, adotta un separatore di depolverazione a ciclone a cono lungo ad alta efficienza, riducendo notevolmente la polvere di scarico, in modo che la resa del materiale possa raggiungere il 98%.

Applicazione
Essiccatore industriale a letto fluido a vibrazione applicabile a prodotti chimici, farmaceutici, alimentari, verdure disidratate, alimenti, minerali e altre industrie di polvere, materiali granulari, essiccazione, raffreddamento e altre operazioni.
Come: acido citrico, glutammato monosodico, borace, solfato di ammonio, fertilizzante composto, ravanello l, seta, farina di soia, fecce, semi, scorie, zucchero.

Parametri tecnici

Breve disegno
